BOMBA ELÉCTRICA COM PRESSÓSTATO 1200W
Instruções

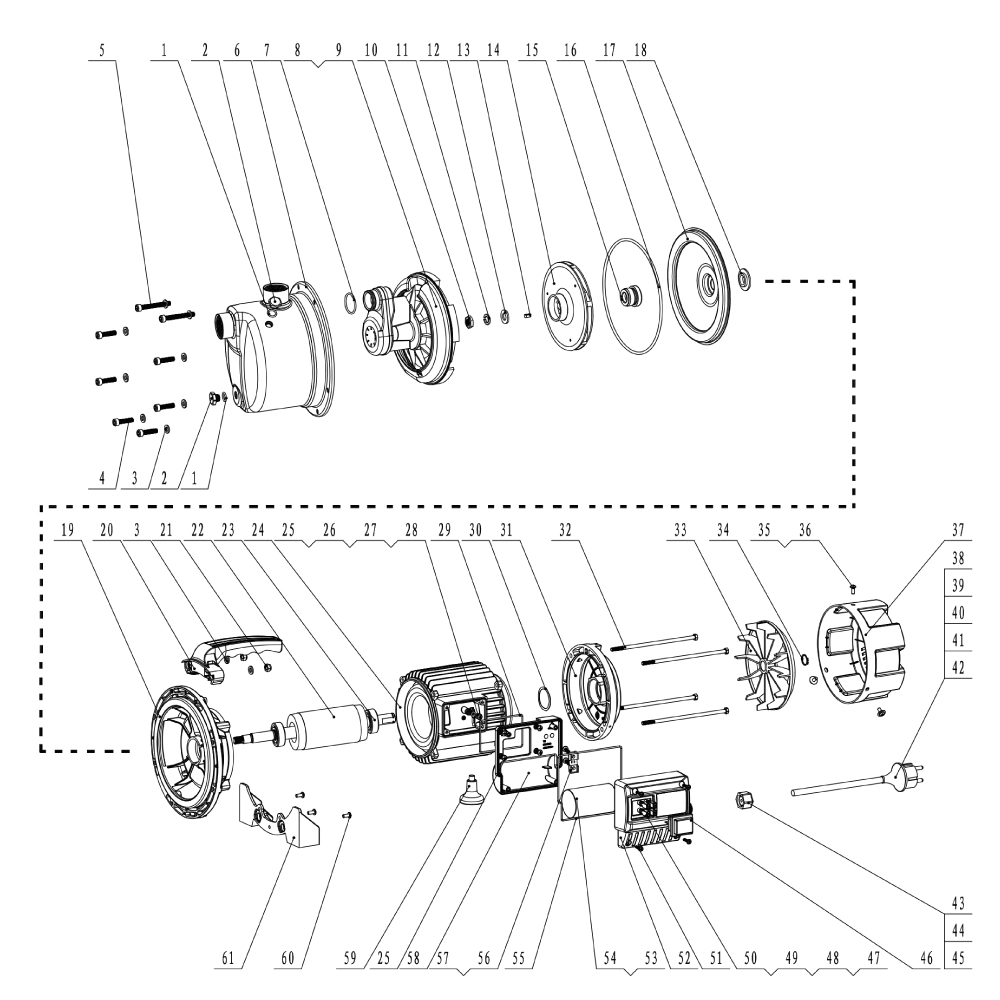

Selecione um quadrante na vista explodida para exibir as peças naquela área. Você pode ampliar para a vista explodida.
A
B
C
1
2
3
Peças de reposição
BE1200P-02
1
1A, 2A
0,0,0;0,0,1
INLET DIFUSER O-RING 26,3x2,2 BE1200P (7), BE1300P (10)
Ref: BE1200P-03
Número: 7
Quadrantes: 1A, 1B
BE1200P-03
7
1A, 1B
0,0,0;0,1,0
BE1200P-04
9
1B, 2B
0,1,0;0,1,1
BE1200P-05
14
1B, 2B
0,1,0;0,1,1
BE1200P-06
15
1B
0,1,0
BE1200P-07
16
1B, 2B
0,1,0;0,1,1
BE1200P-08
22
2A, 3A, 3B
0,0,1;0,0,2;0,1,2
ROLAMENTO DO EIXO DO ROTOR 6202-2Z BE1200P (23), BE1300P (28)
Ref: BE1200P-09
Número: 23
Quadrantes: 2A, 3A, 3B
BE1200P-09
23
2A, 3A, 3B
0,0,1;0,0,2;0,1,2
BE1200P-10
33
2C, 3C
0,2,1;0,2,2
BE1200P-11
37
2C, 3C
0,2,1;0,2,2
BE1200P-12
1, 2
1A
0,0,0
BE1200P-13
13
1B
0,1,0
BE1200P-14
17
1B, 1C, 2C
0,1,0;0,2,0;0,2,1
BE1200P-15
18
1B, 1C
0,1,0;0,2,0
BE1200P-16
19
2A, 3A
0,0,1;0,0,2
BE1200P-17
20
2A, 3A
0,0,1;0,0,2
ENROLAMENTO DO MOTOR, ESTATOR BE1200P (24-28)
Ref: BE1200P-18
Número: 24 - 28
Quadrantes: 2A, 2B, 3A, 3B
BE1200P-18
24 - 28
2A, 2B, 3A, 3B
0,0,1;0,1,1;0,0,2;0,1,2
BE1200P-19
28
2B, 3B
0,1,1;0,1,2
ARRUELA DE PRESSÃO Ø35 BE1200P (30), BE1300P (34), BE1100 (27)
Ref: BE1200P-20
Número: 30
Quadrantes: 2B, 3B
BE1200P-20
30
2B, 3B
0,1,1;0,1,2
BE1200P-21
31
2B, 3B
0,1,1;0,1,2
PARAFUSO DE APERTO DA TAMPA DO MOTOR M5X140 BE1200P (32)
Ref: BE1200P-22
Número: 32
Quadrantes: 2B, 2C, 3B, 3C
BE1200P-22
32
2B, 2C, 3B, 3C
0,1,1;0,2,1;0,1,2;0,2,2
BE1200P-23
46
3C
0,2,2
BE1200P-24
52
3B, 3C
0,1,2;0,2,2
BE1200P-26
55
3B
0,1,2
BE1200P-27
58
3B
0,1,2
BE1200P-28
59
3B
0,1,2
BE1200P-29
61
3A
0,0,2
