Vista explodida GC3200

[GC3200] GENERADOR GASOLINA 3200 W / 4 KVA

Instruções

Selecione um quadrante na vista explodida para exibir as peças naquela área. Você pode ampliar para a vista explodida.

Ref: GC3200 - GENERADOR ANOVA - GC3200

Ver as peças
A
B
C
1
2
3

Parte A

Parte B

Parte C

Parte D

Parte E

Peças de reposição

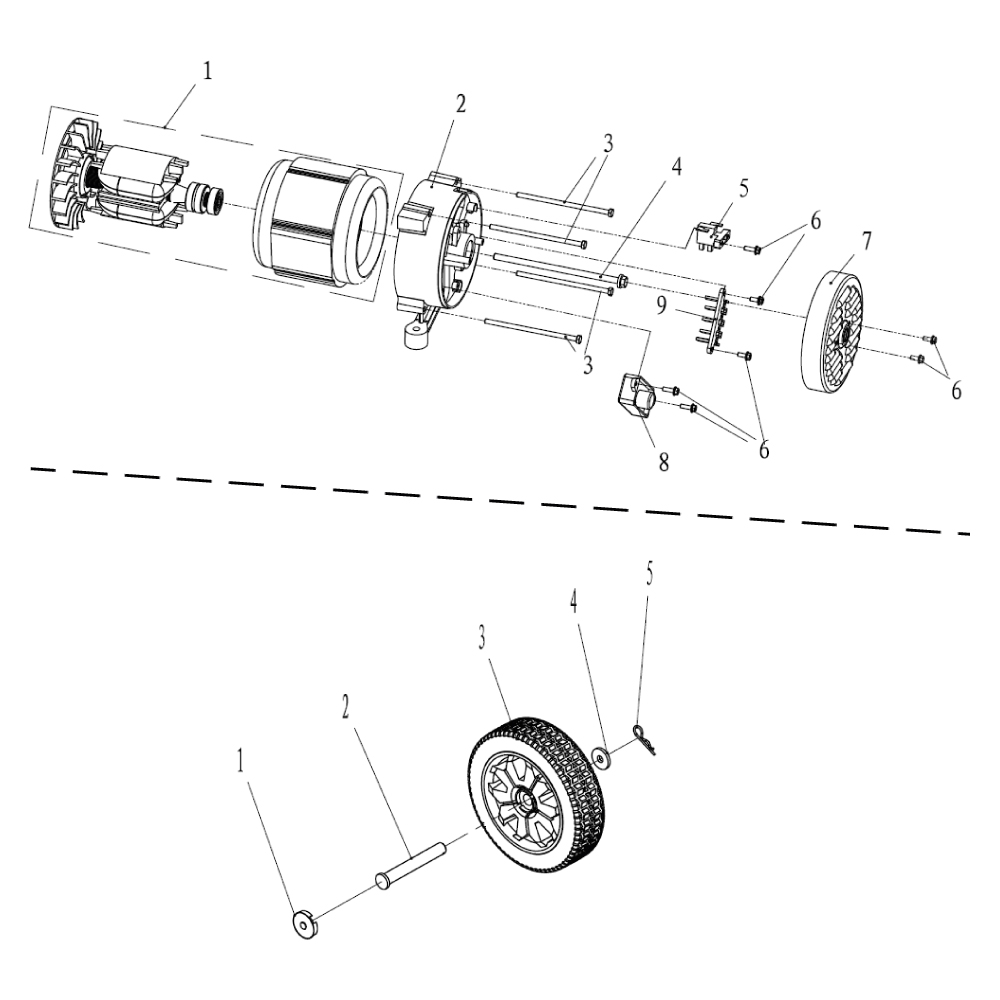

ALTERNADOR COMPLETO GC3200 (6)
ALTERNADOR COMPLETO GC3200 (6) Ref: GC3200-50
Número: 6 (A)
Quadrantes: 1B
AMORTIGUADOR SILENTBLOCK MODERNO GC3200 (ESPARRAGO LADO IZQUIERDO)
AMORTIGUADOR SILENTBLOCK MODERNO GC3200 (ESPARRAGO LADO IZQUIERDO) Ref: GC3200-02
Número: 17 (C)
Quadrantes: 3A
AMORTIGUADOR SILENTBLOCK MODERNO GC3200 (ESPARRAGO LADO DERECHO)
AMORTIGUADOR SILENTBLOCK MODERNO GC3200 (ESPARRAGO LADO DERECHO) Ref: GC3200-01
Número: 18 (C)
Quadrantes: 3A
REGULADOR AVR
REGULADOR AVR Ref: GC2500-4
Número: 8 (D)
Quadrantes: 2B
ARRANCADOR COMPLETO MA197, MA214 ( GC2500, GC3200)
ARRANCADOR COMPLETO MA197, MA214 ( GC2500, GC3200) Ref: MA197-002
Número:
Quadrantes: 3B

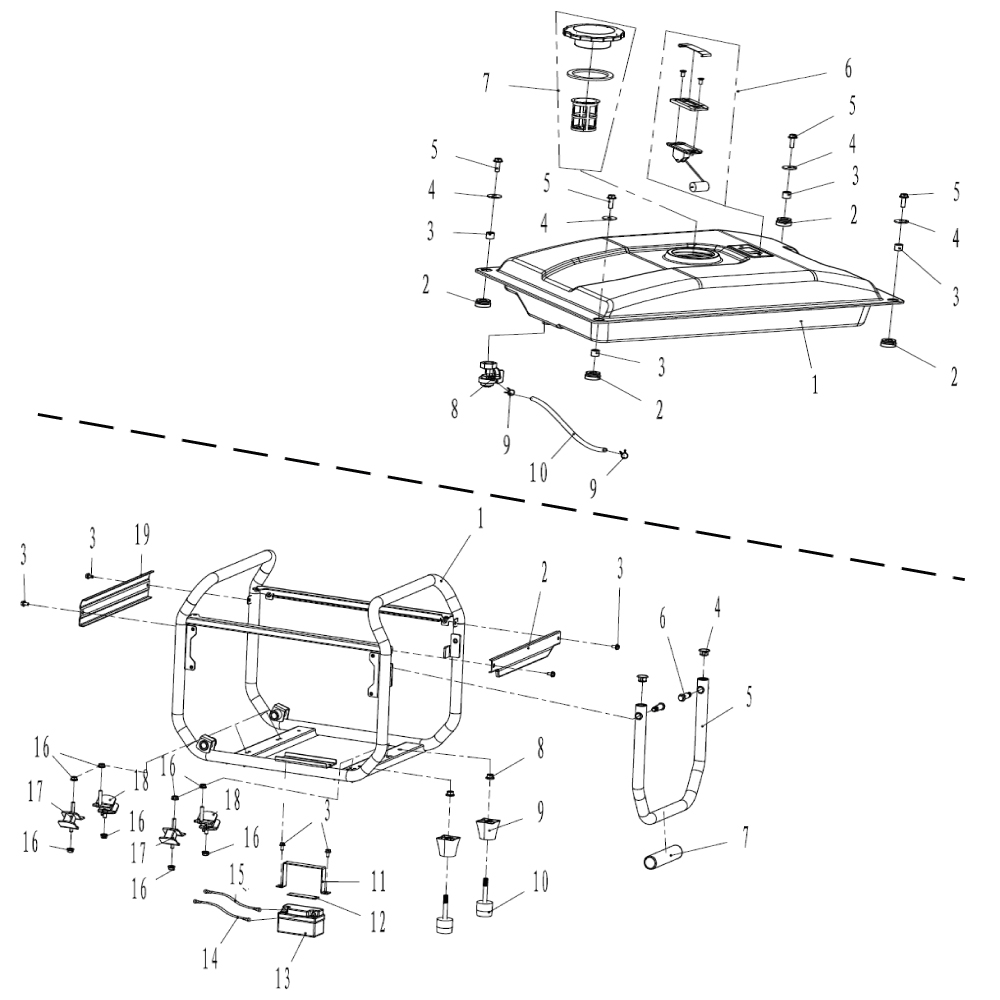

TANQUE DE GASOLINA GC2500 GC3200
TANQUE DE GASOLINA GC2500 GC3200 Ref: GC2500-7
Número: 4 (A), 1 (C)
Quadrantes: 1A, 1B, 1B, 1C

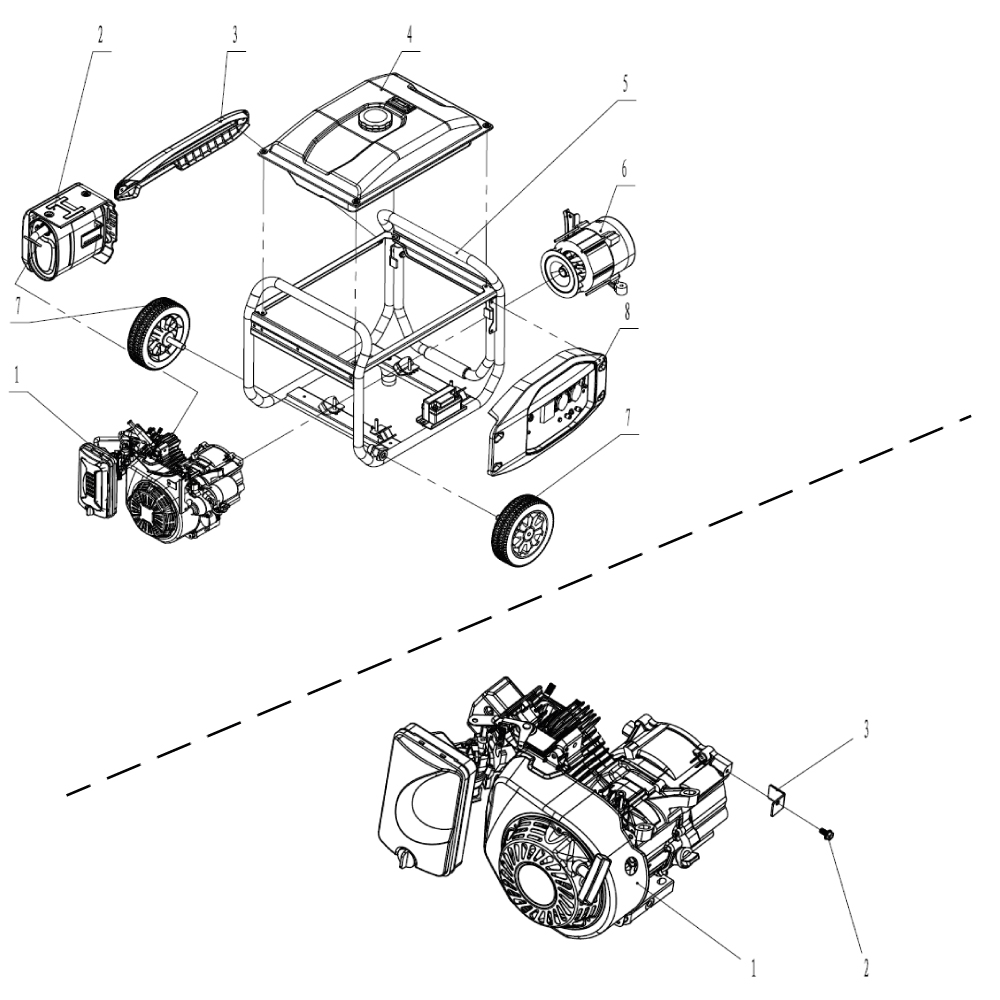

MOTOR ANOVA 200 SÉRIES - MA214
MOTOR ANOVA 200 SÉRIES - MA214 Ref: MA214
Número: 1 (A)
Quadrantes: 2A, 3B, 3C
GC2500 ESCAPE DO MOTOR (2018)
GC2500 ESCAPE DO MOTOR (2018) Ref: GC2500-31
Número:
Quadrantes: 1B, 1C, 2B, 2C

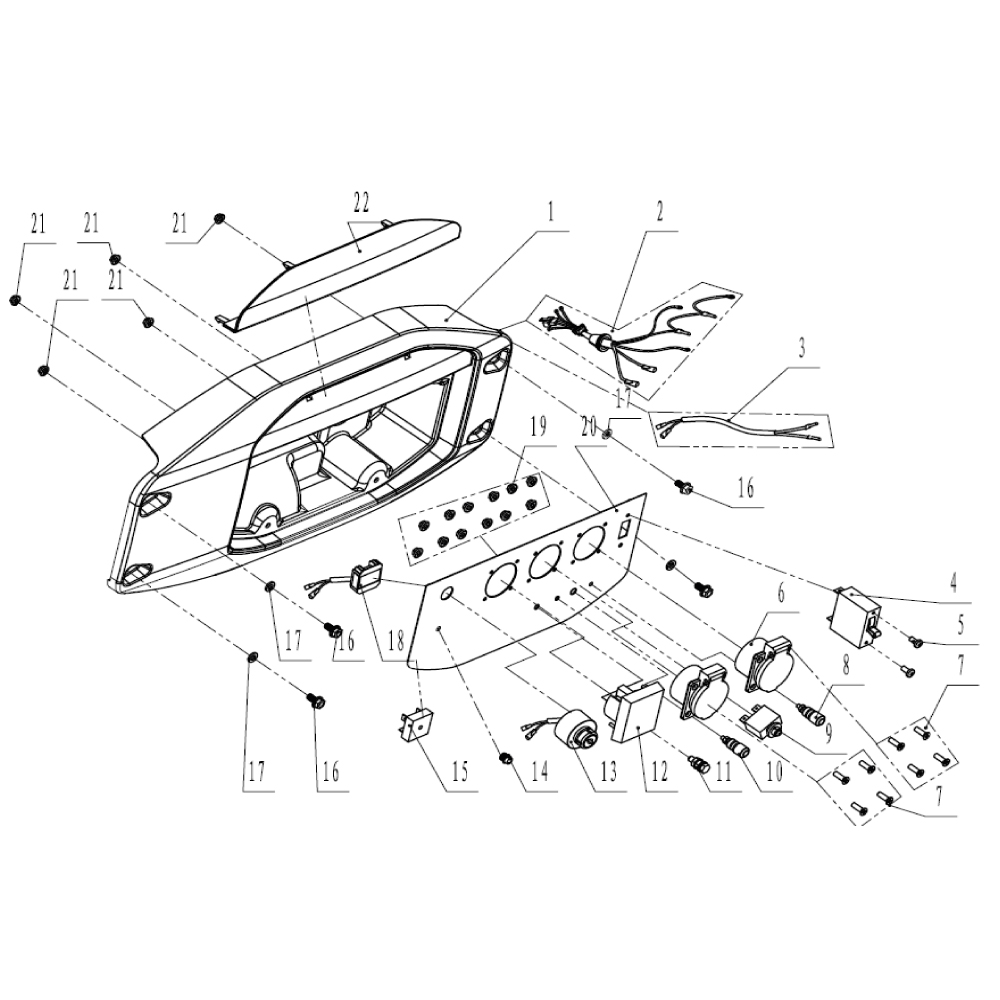

TAMPA DO PAINEL DE CONTROLE PRINCIPAL GC2500 GC3200
TAMPA DO PAINEL DE CONTROLE PRINCIPAL GC2500 GC3200 Ref: GC2500-35
Número: 1 (E)
Quadrantes: 1B, 2A, 2B

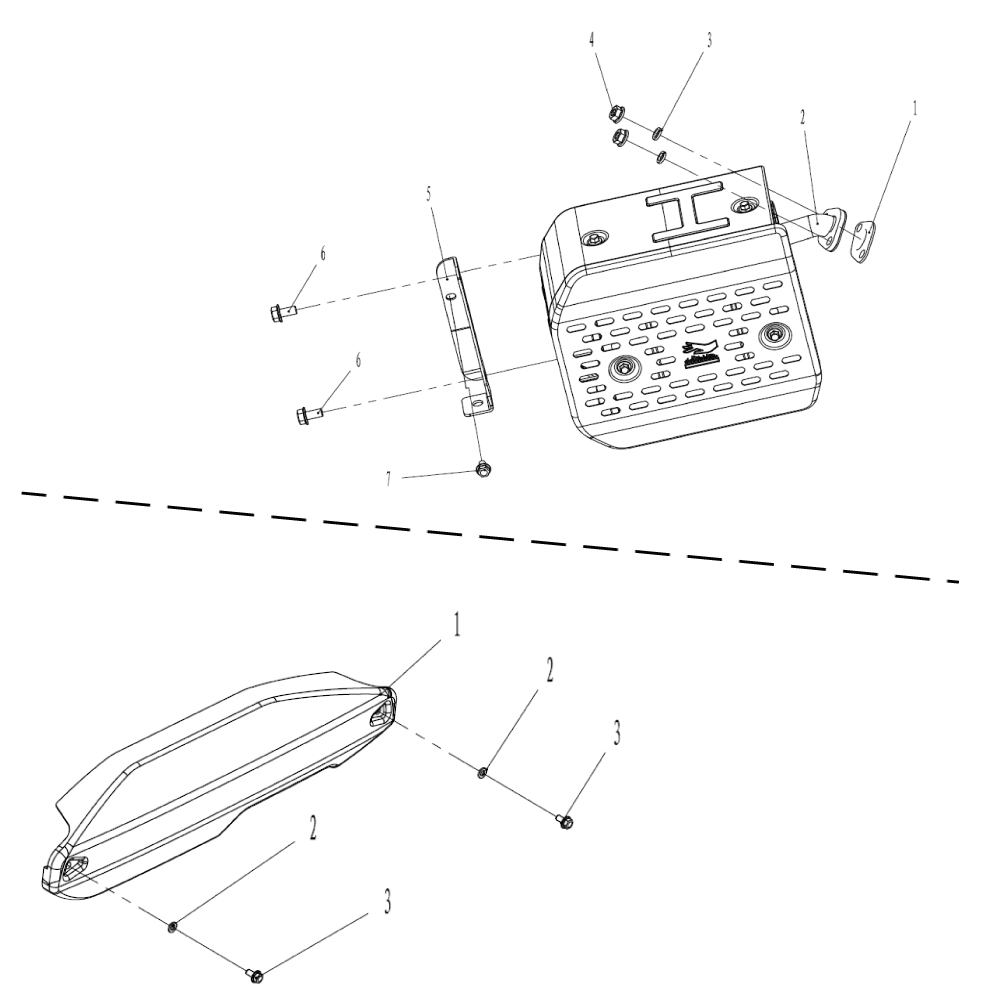

COLECTOR ESCAPE GC2500 (2.1), GC3000(2.1), GC3200(2.1)
COLECTOR ESCAPE GC2500 (2.1), GC3000(2.1), GC3200(2.1) Ref: GC2500-38
Número: 2 (B)
Quadrantes: 1C
FILTRO DE AR COMPLETO
FILTRO DE AR COMPLETO Ref: GC2500-2
Número: (A)
Quadrantes: 3B
